一：氣動放大器產品簡介：

氣動放大器 Il100 是接收安裝在氣動控制閥上的定位器的輸出壓力，以相同壓力給執行機構輸入大流量的氣源，加快控制閥動作速度的裝置。

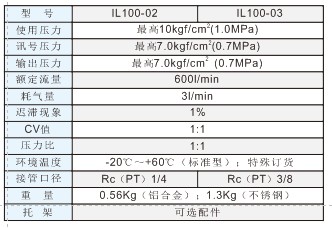

二：氣動放大器技術參數：

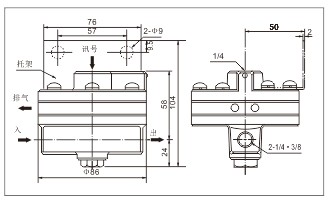

三：氣動放大器外形尺寸圖（毫米）：

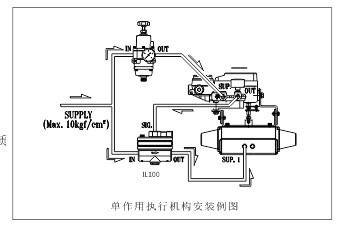

四：氣動放大器安裝：

1、定位器和IL100必須連接在相同的氣源。
2、如果單獨供壓力給IL100放大器，那么輸入壓力減小時有可能不能排出。
3、為保證IL100氣動放大器的輸出流量，請使用大容量空氣過濾減壓器。
4、通過氣動放大器的側面排氣口向大氣排氣。

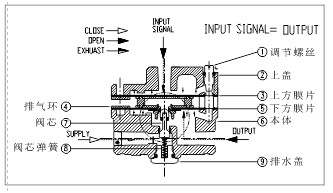

五：氣動放大器工作原理：

        從減壓閥輸入氣源壓力(Supply)，信號接口端輸入信號壓力(Iuput Signal)，那么如下圖上方膜片③受到壓力，使膜片組合件向下移動，同時閥芯⑦也會向下移動，這時輸入壓力通過閥芯底座通路流入到輸出接口(Output)并輸入到執行機構。當輸出壓力增加到信號壓力相同時，閥芯⑦重新上升，終信號壓力和輸出壓力保持相同。相反，輸出壓力大于信號壓力，則膜片組合件向上移動，輸出壓力會通過閥芯上方空隙向排氣環④排氣。根據信號壓力而變化的輸出壓力的靈敏度可以通過調節螺絲①進行調解，通過調節可以改善系統的穩定性。

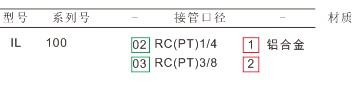

六：氣動放大器訂貨譜式：
