圖解防爆電磁閥的工作原理

Updated：2020-4-17

對于一般的防爆電磁閥的工作原理之前我們已經詳細的給大家做了介紹，但是文字的描述可能使得大家理解起來比較抽象，所以下面我們通過幾張圖再來回顧一下，從而讓大家更深入的了解防爆電磁閥的工作原理。

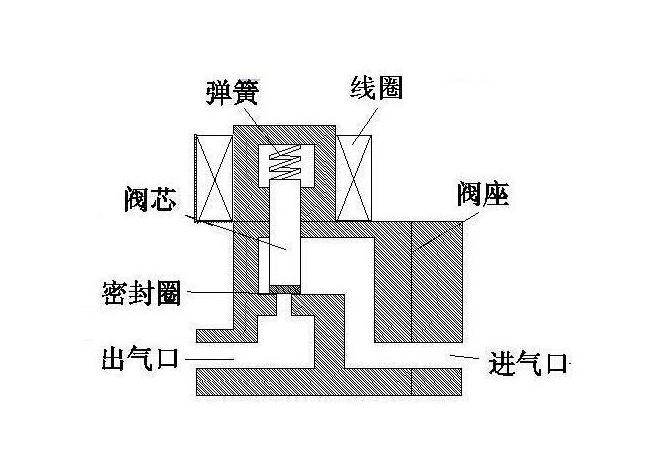

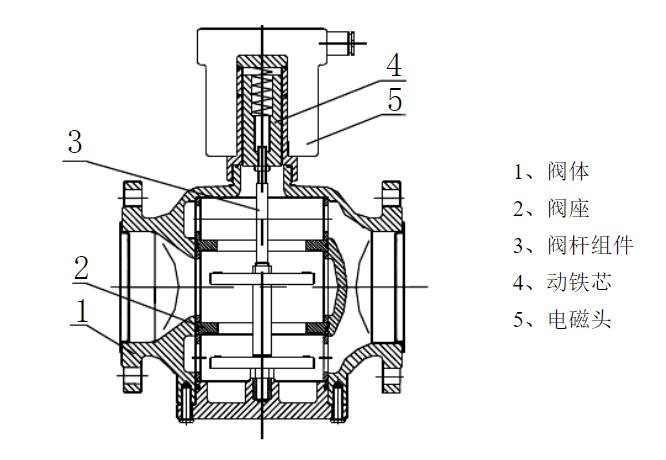

防爆電磁閥結構圖：

防爆電磁閥結構圖

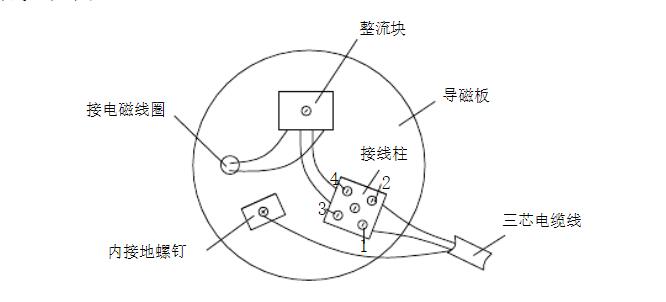

防爆電磁閥接線圖：

防爆電磁閥接線圖

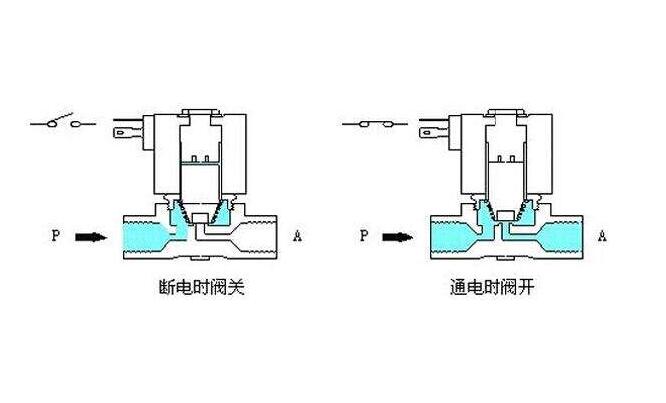

防爆電磁閥原理圖：

防爆電磁閥工作原理圖

下面再為大家介紹各類型的防爆電磁閥工作原理：
1、零壓差分步直動式防爆電磁閥工作原理：
常閉：當線圈通電時，電磁力先打開先導孔，主閥活塞上腔壓力下降，從而利用壓差和電磁力吸動先導閥芯連動主活塞，閥口打開；斷電時，靠彈簧復位關閉先導孔，主活塞上腔增壓，推動主活塞向下移動，閥關閉。常開式與常閉式相反。
2、先導式防爆電磁閥工作原理：
常閉型：當線圈通電時，先導閥芯吸合，先導孔打開，閥上腔卸壓，活塞靠下腔介質壓力推動，電磁閥打開；當線圈斷電時，先導閥芯靠彈簧復位，先導孔關閉，閥上腔由活塞節流孔增壓和復位彈簧的推力，電磁閥關閉。
常開型：當線圈通電時，先導孔關閉，閥上腔由活塞節流孔增壓和復位彈簧的推力，電磁閥關閉。當線圈斷電時，先導閥芯靠彈簧復位，先導孔打開，閥上腔卸壓，活塞靠下腔介質壓力推動，電磁閥打開。
3、直動式防爆電磁閥工作原理：
常閉型，通電時電磁線圈產生足夠的電磁力把運動部件（由磁芯、閥桿、上下部的膜片/密封件構成）從閥座上提起，閥門開啟；斷電時彈簧力把運動部件壓在閥座上，閥門關閉。
常開型，動作方向與常閉型相反。
