閥門限位開關的技術要求及結構設計、特點

Updated：2020-6-15

閥門限位開關采用的結構形式多種多樣，它的技術要求，一般包括：
1）開關盒內置開關種類，一般可分為無源式開關和有源式開關。
2）防爆等級，根據應用場所不同可分為：防爆型和非防爆型。其中防爆限位開關主要采用本質安全防爆和隔爆防爆兩種方式。

3）防護等級。
4）環境溫度。
5）開關盒材料。
6）開關數量。
7）觸電形式。
8）觸點容量。

9）電氣接口。

閥門防爆限位開關結構示意圖

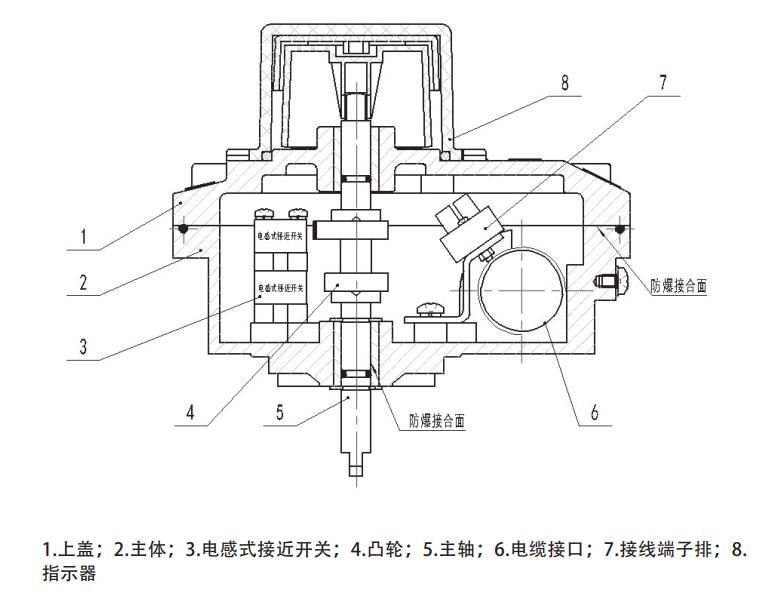

圖1 閥門防爆限位開關結構示意圖

如圖1所示，閥門防爆限位開關總體結構由開關盒（1、2）、內置開關3、感應零部件4、傳動零件5、電氣接口6、就地顯示部件8和O形圈組成。

防爆限位開關特點如下：
1）采用兩個兩線制的感應式接近開關。
2）開關盒采用隔爆方式防爆。
3）防護等級達到IP67。
4）能滿足惡劣的環境溫度要求，如：-40℃～+80℃。
5）開關盒采用壓鑄鋁合金殼體。
6）凸輪上嵌入感應金屬片，“快速位置”凸輪，不用工具即可進行快速調整。
7）雙線接口，滿足多種電纜接口標準。
8）此閥門防爆限位開關小巧，且接線腔空間大。
9）采用多接點接線端子排，并有額外接線位置。電磁閥的接線可在殼體內，減少現場的走線，提高現場的整潔度。
